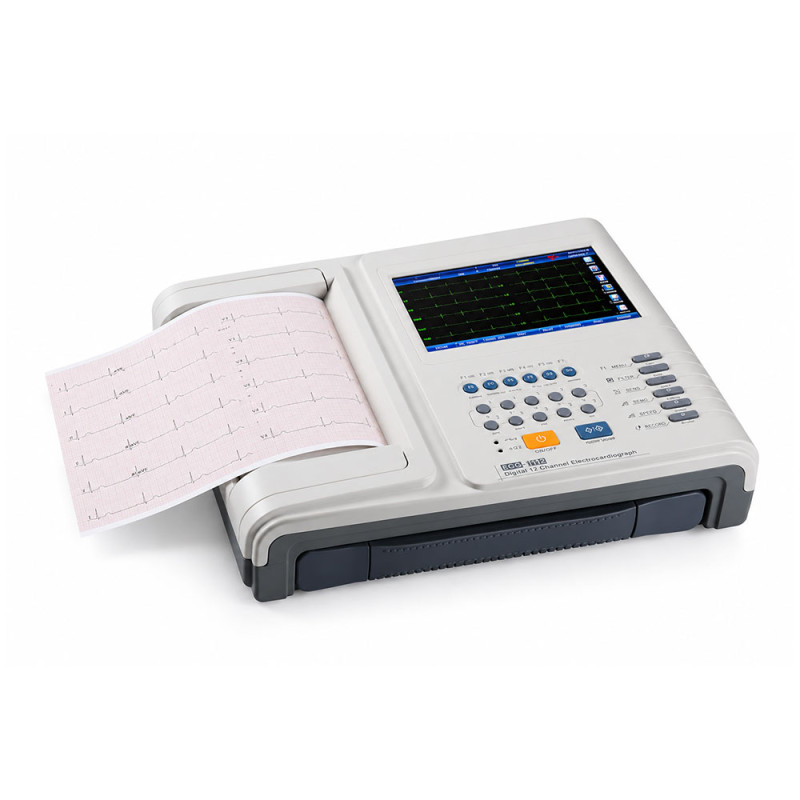

LEPU ECG-1112M – profesionalus 12 kanalų elektrokardiografas, skirtas širdies elektrinio aktyvumo registravimui, analizei ir EKG tyrimų rezultatų spausdinimui. Prietaisas tinkamas ligoninėms, poliklinikoms, šeimos gydytojų kabinetams ir privačioms medicinos įstaigoms.

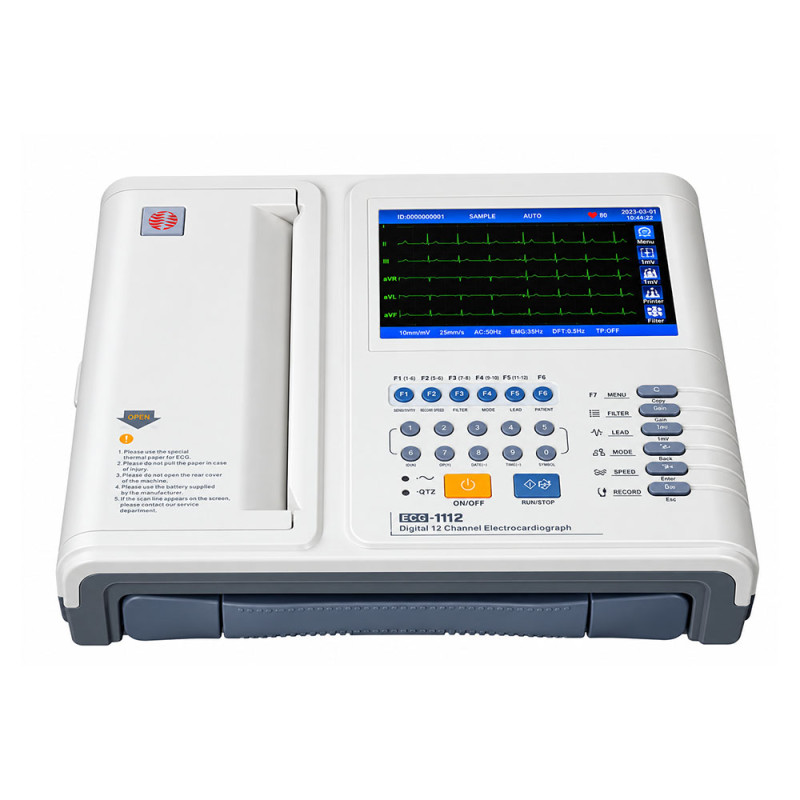

Elektrokardiografas turi 7 colių spalvotą jutiklinį LCD ekraną, kuriame vienu metu rodomos 12 derivacijų EKG kreivės. Integruota automatinio matavimo ir interpretavimo sistema, patikrinta naudojant CSE ir AHA duomenų bazes, padeda greitai įvertinti tyrimų rezultatus. Prietaisas palaiko AUTO, MAN ir ANA darbo režimus, širdies ritmo įspėjimus bei širdies stimuliatoriaus aptikimą.

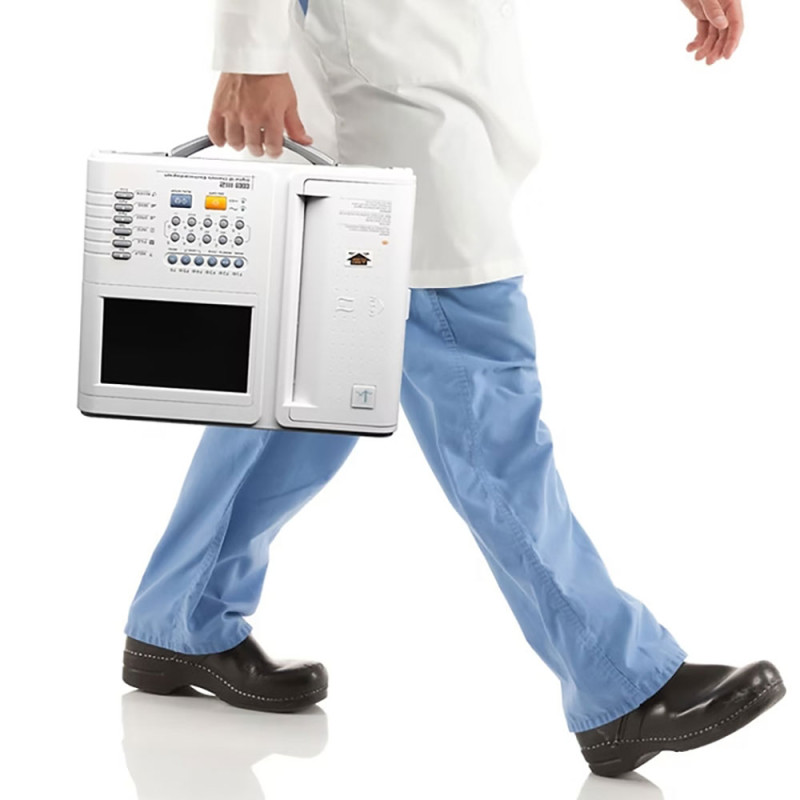

Vidinėje atmintyje galima išsaugoti iki 6 000 EKG įrašų. Integruotas terminis spausdintuvas, 10 sekundžių ankstesnio signalo spausdinimo funkcija ir EKG kreivių atkūrimas užtikrina patogų darbą. USB, LAN ir „Wi-Fi“ ryšio galimybės leidžia perduoti tyrimų duomenis, o įkraunamas akumuliatorius suteikia galimybę naudoti prietaisą neprijungus prie elektros tinklo.
Techninės specifikacijos
| Bendrosios charakteristikos |
| Modelis |
ECG-1112M |
| Saugos standartai |
MDD 93/42/EEC, IEC 60601-1 |
| Elektros saugos klasė |
I klasė, CF tipas |
| Ekranas |
7 colių jutiklinis LCD, 800 × 480 |
| Derivacijos |
12 standartinių |
| Įvesties grandinė |
Izoliuota, apsauga nuo defibriliatoriaus, stimuliatoriaus aptikimas |
| EKG signalo parametrai |
| Įėjimo varža / srovė |
≥100 MΩ (10 Hz) / ≤10 nA |
| Paciento nuotėkio srovė |
≤10 µA (AC) |
| Kalibravimo įtampa |
1 mV ±2 % |
| Poliarizacijos įtampa |
±900 mV (±5 %) |
| Diskretizavimo dažnis |
32 000 mėginių/s kanalui |
| A/D keitiklis |
24 bitų |
| Dažnių diapazonas |
0,01–350 Hz |
| Laiko konstanta |
≥5 s |
| Triukšmo lygis |
≤15 µV p-p |
| CMRR |
≥140 dB (AC filtras įjungtas), ≥120 dB (išjungtas) |
| Filtrai |
HUM, EMG, ADS, Low-pass |
| Jautrumas |
Auto; 2,5 / 5 / 10 / 20 / 40 mm/mV (±5 %) |
| Matavimai ir duomenys |
| Automatiniai matavimai |
HR, PR, QT, QTc, P/QRS/T ašys |
| Paciento duomenys |
ID, vardas, lytis, amžius, ūgis, svoris, AKS, data ir laikas |
| Sistemos nustatymai |
Jautrumas, popieriaus greitis, filtrai, įstaigos pavadinimas |
| Vidinė atmintis |
Iki 6 000 EKG įrašų |
| Tinklo ryšys |
LAN, „Wi-Fi“ |
| Spausdinimas |
| Spausdinimo turinys |
EKG kreivės, matavimų ir analizės ataskaitos |
| Spausdinimo technologija |
Didelės spartos terminis matricinis spausdintuvas |
| Popieriaus greitis |
5 / 6,25 / 10 / 12,5 / 25 / 50 mm/s (±3 %) |
| Popieriaus plotis |
210 / 216 mm, ritininis |
| Maitinimas ir matmenys |
| Maitinimas |
AC 100–240 V, 50/60 Hz; DC 19 V / 3,5 A |
| Akumuliatorius |
Ličio, 14,4 V / 4400 mAh |
| Veikimo laikas |
Daugiau kaip 3 val. |
| Pakuotės matmenys |
415 × 195 × 380 mm |
| Grynasis / bendrasis svoris |
3,5 / 5,5 kg |
Standartinė komplektacija
- Elektrokardiografas ECG-1112M – 1 vnt.
- Paciento EKG kabelis – 1 vnt.
- Krūtininiai elektrodai – 6 vnt., galūnių elektrodai – 4 vnt.
- Terminis EKG popierius – 1 ritinys.
- Įkraunamas akumuliatorius – 1 vnt.
- Atsuktuvas – 1 vnt.
